电缆故障测试仪

    概述：

    本测试仪主要用于10KV等级（可拓展至50kv）以内的高低压地埋电力电缆的断线、短路、对地漏电故障( 对地绝缘电阻在0.5兆欧以内)的定位及地埋电缆深度、路径走向的探测。

    适用于路灯电缆维护、农田水浇地电缆故障查修、小区物业及园林绿化带地埋铠甲铁皮电力电缆、野外动力电缆、高速公路、厂矿企业、铁塔通信基站直埋供电电缆故障排查等行业。

乐发VllI    本仪器采用先进的集成电路技术、前沿的计算方法、电路结构简洁、可靠性高、误判率低的特点。

    三通道设计：

    1、长度测试:断电状态下可以直接测试电缆的断线、短路故障距离长度。

    2、抗干扰通道:采用高性能滤波抗工频干扰电路，断电状态下配合信号发生器定位直埋电缆对地漏电位置，测地埋电缆路径走向及深度。

    3、全频段通道:通电状态下使用探杆测试直埋低压电缆对地轻微漏电故障位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。

    技术参数：

    综合测试仪距离长度测试:

乐发VllI    测试范围: 8000米(可定制)

    测试盲区: 0米

    测试分辨率:*小0.5米

乐发VllI    脉冲宽度: 96ns-10μs自动调节

乐发VllI    测试方式:自动测试、手动分析，2种方式都有

乐发VllI    综合测试仪漏电、路径定位:

    漏电故障:漏电绝缘电阻范围0-0.5MΩ

    测试误差:不大于1米

    电缆深度:不小于3米

    探测范围: 8000米

乐发VllI    路径精度:不大于0.2米.

    信号发生器(真彩显示屏) ：

    信号输出:1KHZ可调

乐发VllI    万用表功能:交直流电压、绝缘电阻、电缆环阻

    主机体积: 220*1 60*90 (W*D*H, mm)

    主机重量: 2kg

    工作原理：

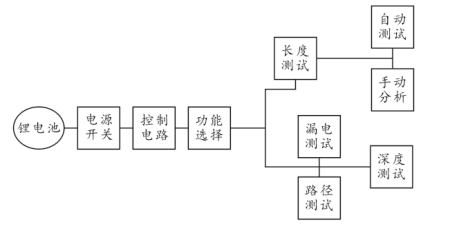

    仪器工作原理图如下:

    产品特点：

    1.480*800大屏幕真彩手机细腻屏在阳光下也能清晰可辨。

    2.自带数据接口，支持客户远程升级。

    3.采用ARM CPU配合FPGA技术，可快速准确判断故障波形。

    4.波形比较功能，特别适用于线路某点氧化造成后端电压

    低故障的测试定位。

    5.简洁的对应功能按键易学易会直观方便。

    6.高能量锂电池，使用时间可达6-8小时。

    7.信号器自带万用表功能方便测试电压电阻及绝缘。

    标准配置:

    测试仪主机........... 1台

    信号发生器........... 1台

乐发VllI    测试耳机.............. 1个

    专用充电器........... 2个

乐发VllI    路径探头...............1付

    漏电探杆.............. 1付

    长度测试线(信号器连接线..与长度测试通用)......1条

    接地钎.................. 1个

    仪器包.................. 2个

    说明书.................. 1个

    合格证保修卡.........1组
